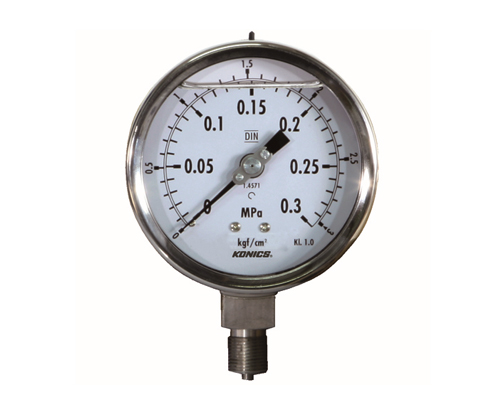

[오일충만식 압력계] SS-3070

극동계장 / 한국이엔텍

(T) 02-851-9111

(F) 02-851-9111

"강력한 내진동성과 높은 내구성, 내진동 오일충만식 압력계"

본 계기는 내부기구를 Silicone액에 침전시켜 액의 점성저항을 이용한 진동억제로

기계적인 진동과 맥동이 심한 장소에서의 압력측정에 적합하며, 액의 윤활성으로

내부기구의 마모를 방지하여 일반 압력계에 비하여 높은 내구성을 갖고 있어

압력계의 성능과 수명을 최대 보장받을 수 있는 압력계입니다.

- 진동과 맥동이 심한 환경에서의 정밀한 압력 측정

- 스테인리스 스틸 하우징 채용으로 내식성 우수 (접속부 재질: SUS316L)

- 일반 압력계에 비하여 매우 높은 내구성

- 유체압 측정에 최적

- 보호구조: IP67

<용도>

- 진동, 맥동이 심한 장소(유압 프레스 등)

- 온도 변화가 심한 장소

- 부식성 환경(석유 화학 등 각종 플랜트)

- 선박, 발전소

- 공업용 특수유체 라인 등

<사양>

- 크기(Diameter) : 63mm / 100mm / 150mm

- 정밀등급(Accuracy) : ±1.5% of Full Scale (Ø60), ±1.0% of Full Scale (Ø100, Ø150)

- 제작압력범위(Scale Range) : -0.1 MPa ~ 2 MPa, -0.1 MPa ~ 0, 0 ~ 25 MPa, 0 ~ 100 MPa

- 사용압력(Working Pressure) : 정압력 75% 변동압력 60% of Full Scale (Ø60),

                                                    정압력 100% 변동압력 90% of Full Scale (Ø100, Ø150)

- 사용온도(Working Temperature) : 기체 -20 ~ 65℃ / 유체 -20 ~ 80℃

- 형태(Type) : 무테형, 둥근테형, 매입형, 판넬취부형
