[TDR 레벨계] VF7 (단종 모델)
제품특성

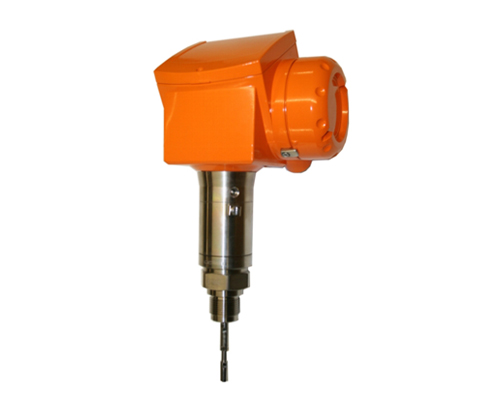

VF7
제조사: HYCONTROL (U.K.)
Guide Wave Radar 수위계
측정 원리: Time Domain Reflectometry (TDR)
측정 물체: 액체, 분체
측정 거리: 최대 40 m
전원: DC 24V, loop-powered
출력: 4-20 mA + HART
센서 종류: Single Cable, Double Cable, Single Rod, Double Rod, Coaxial
센서 재질: SUS316L, Hastelloy C-22, Monel, Tantalum, Titamium
사용 온도: 최대 300도
사용 압력: 최대 300 bar
정확도: +/-3 mm 또는 +/-0.03% of measured distance
|
동작원리
|
발진회로에서 생성된 전자파가 변화하는 레벨면에 반사되어
되돌아오는 신호를 연속적으로 감지하여 그 감지된 신호를 전류 신호로 변환시켜 출력을 내주어 레벨을 조절 및 지시할 수 있도록 동작
|
|
범위
|
액체, 분체 4m / 6m / 8m / 35m
|
|
온도
|
Max. 200℃
|
|
압력
|
Max. 100 bar
|
|
특징
|
ㆍ4선식과 비교하여 잡음 대비 높은 신호값 수신
ㆍ전자파방식
ㆍ거짓반사파 자동억제기능
ㆍ레벨/용적 측정 ㆍ통신 : HART
ㆍVersion에 따라 다양한 PROBE TYPE
ㆍ방폭인증(ATEX EEx ia)
|
|
출력
|
4-20 mA DC
|
|
전원 사양
|
24 VDC (loop power)
|
|
적용
|
ㆍ액체/분체 저장 탱크
ㆍ액체/분체
ㆍ슬러리 |
