    [AUTONICS] [지시계] KN-1000B Series (바-그래프형 디지털 지시계)

    제품특성

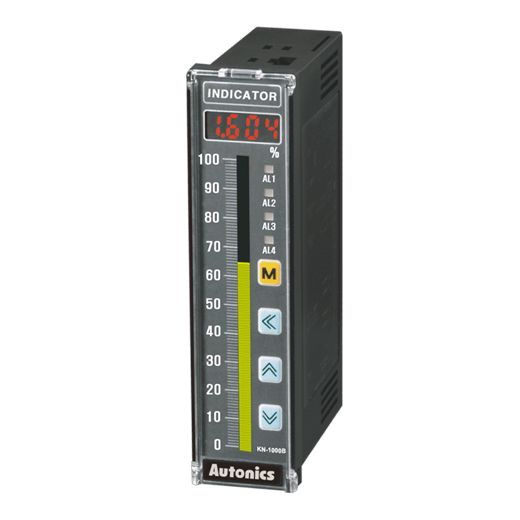

    바-그래프형 디지털 지시계 KN-1000B Series
    제조사: AUTONICS (Korea)

    바 그래프 멀티 패널미터 KN-1000B 시리즈는 열전대, RTD, 아날로그 입력 등 다양한 입력 사양은 물론, 경보/전송 출력과 RS485 통신 출력을 지원합니다. 또한, LED 디스플레이 채용으로 한눈에 측정값 파악이 가능하며, 바 그래프 구현으로 시인성을 향상하였습니다.











    AUTONICS (舊 KONICS)

    바-그래프형 디지털 지시계 KN-1000B Series







    더 넓어지고 더 선명해진 세계 최소형 바그래프 지시경보계

    주요사양

    - 스마트 기능(16bit AD컨버터)

    - Multi Input Signal 지원 (B, R, S, L, N, G, K, E, J, T, RTD, mV, V, mA)

    - 2 & 4 Point 경보 출력 내장

    - RS485 통신에 의한 Modbus RTU 프로토콜 지원

    - 절연된 4-20mA 전송 출력

    - 최고치를 기억 지시하는 Peak-hold 기능

    - Burn-out 기능 및 Sensor 보정 기능

    - 편리한 디지털 입력 기능 (경보 유지/해지, PV홀드, 영점조정)

    - 센서 전원 공급용 전원(24VDC) 내장

    - 세계 최소형의 컴팩트 사이즈 실현 (D150mm→D70mm)





    시리즈명
      KN-1000B
      전원전압
       - AC전압형 : 100-240VAC 50~60Hz
       - DC전압형 : 24VDC
      허용전압변동범위
       전원전압의 90~110%
      소비전력
       - AC전압형 : 6VA 이하
       - DC전압형 : 4W 이하
      표시방식
       4digit : 7 Segment LED Display(적색), 바 LED : 101개(녹색)
      입력사양
       - 측온저항체 : JPt100Ω, DPt100Ω,  DPt50Ω, Cu50Ω, Cu100Ω (5종)
       - 열전대 : K, J, E, T, R, B, S, N, C(W5), L, U, PLII(12종)
       - 아날로그 : 전압±1.000V, ±50.00mV, -199.9~200.0mV, -1.00V~10.00V (4종)
                      : 전류 4.00~20.00mA, 0.00~20.00mA (2종)
      디지털입력
       - 유접점입력 : ON시 2kΩ 이하, OFF시 90kΩ 이상
       - 무접점입력 : ON시 잔류전압 1.0V 이하, OFF시 누설전류 0.03mA 이하
       - 유출전류 : 약 0.2mA
      보조출력
       - 경보출력 : 2점 - Relay 접점용량 250VAC 3A 1c, 4점 - Relay 접점용량 250VAC 1A 1a
       - 전송출력 : ISOLATED DC 4-20mA(PV전송) 부항저항 600Ω 이하
                       (정도 : ±0.2%F.S., 분해능 : 8000)
       - 통신출력 : RS485(Modbus RTU)
      표시정도
       ±0.2% F.S. ±1digit (25℃±5℃)
       ±0.3% F.S. ±1digit (-10℃~20℃, 30℃~50℃)
       단, 열전대의 -100℃ 이하 압력은, [±0.4%F.S.]±1digit
       ※ TC-T, TC-U 는 최소 ±2.0℃
      설정방식
       전면 키를 이용한 설정, RS485 통신을 이용한 설정
      경보출력 조절감도
       ON/OFF 간격 설정(1~999digit)
      샘플링 주기
       아날로그입력 : 100ms, 온도센서입력 : 250ms
      내전압
       2000VAC, 50/60Hz 1분간 (입력 단자와 전원 단자간)
      내진동
       5-55Hz(주기 1분간), 복진폭 0.75m X, Y, Z 각 방향 2시간
      Relay 수명
       - 2점 > 기계적 : 1000만회 이상, 전기적 : 10만회 이상 (250VAC 3A 저항부하)
       - 4점 > 기계적 : 2000만회 이상, 전기적 : 50만회 이상 (250VAC 1A 저항부하)
      절연저항
       100MΩ 이상(500VDC 메거)
      내노이즈
       노이즈 시뮬레이터에 의한 방형파 노이즈(펄스폭 1㎲) ±2kV
      정전보상
       약 10년 (불휘발성 반도체 Memory 방식)
      내환경성
       - 사용주위온도 : -10~50℃, 보존시 -20~60℃

       - 사용주위습도 : 35~85%RH, 보존시 35~85%RH
      중량
       약 200g
